Üstün Güç. Maksimum Hassasiyet. Endüstriyel Güvenilirlik.

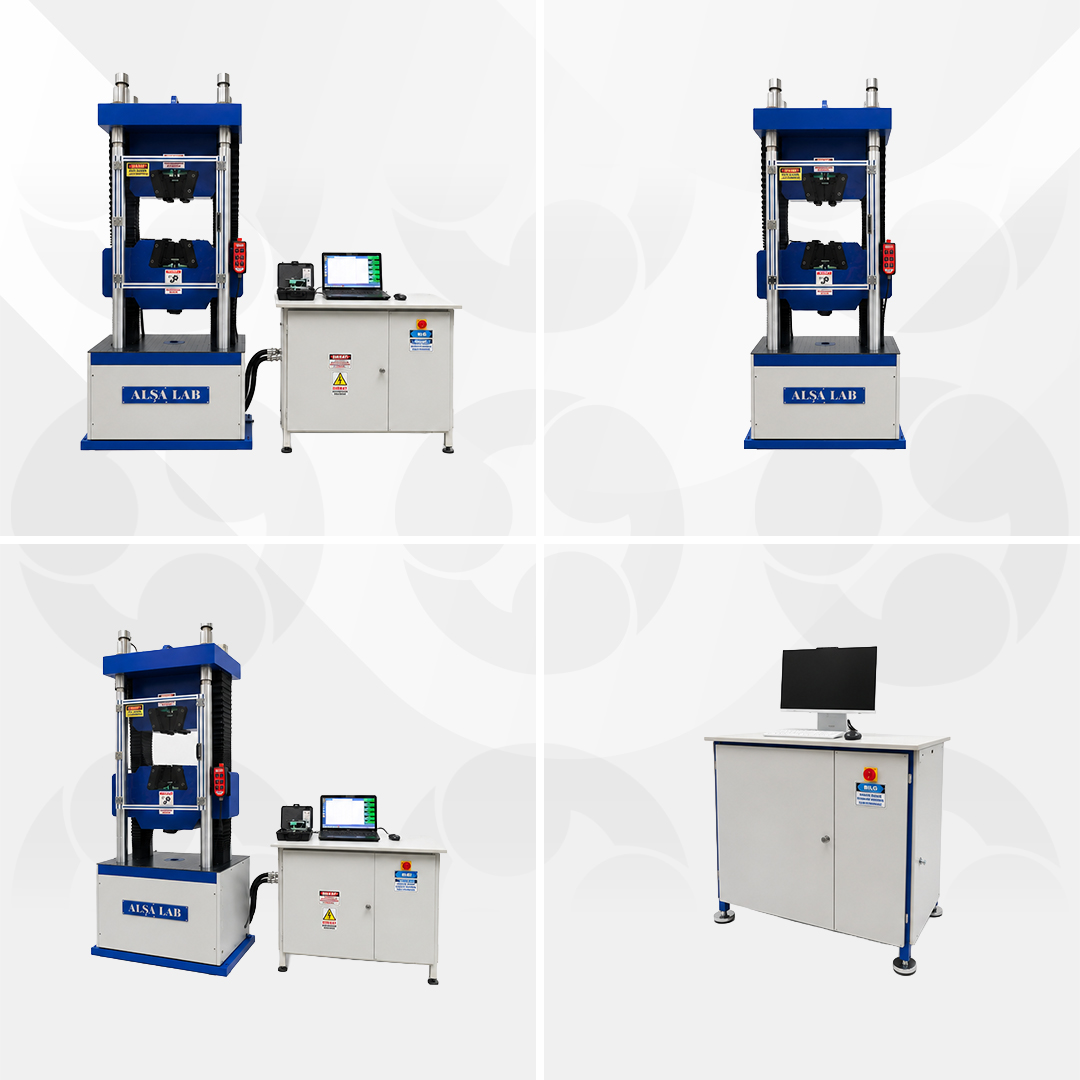

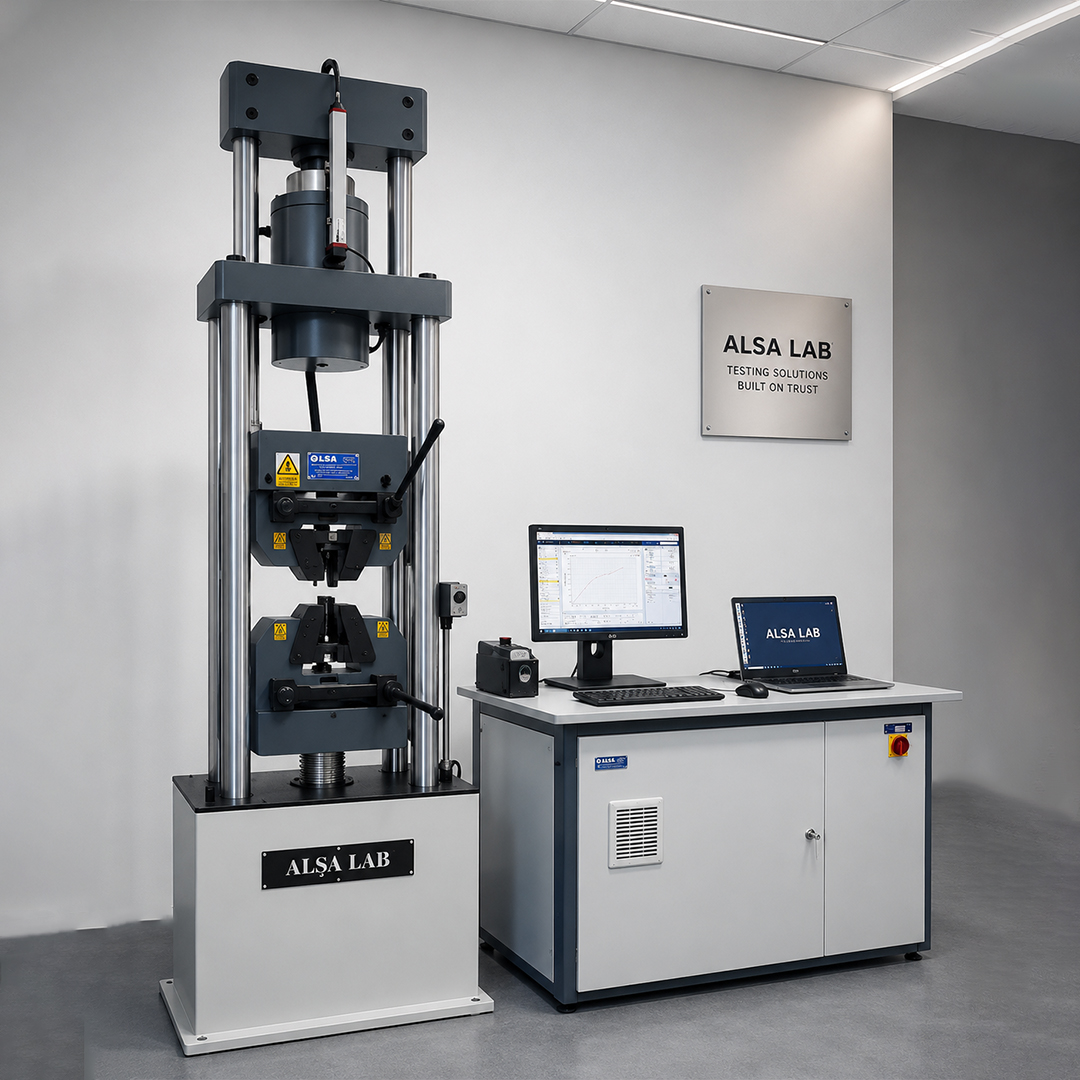

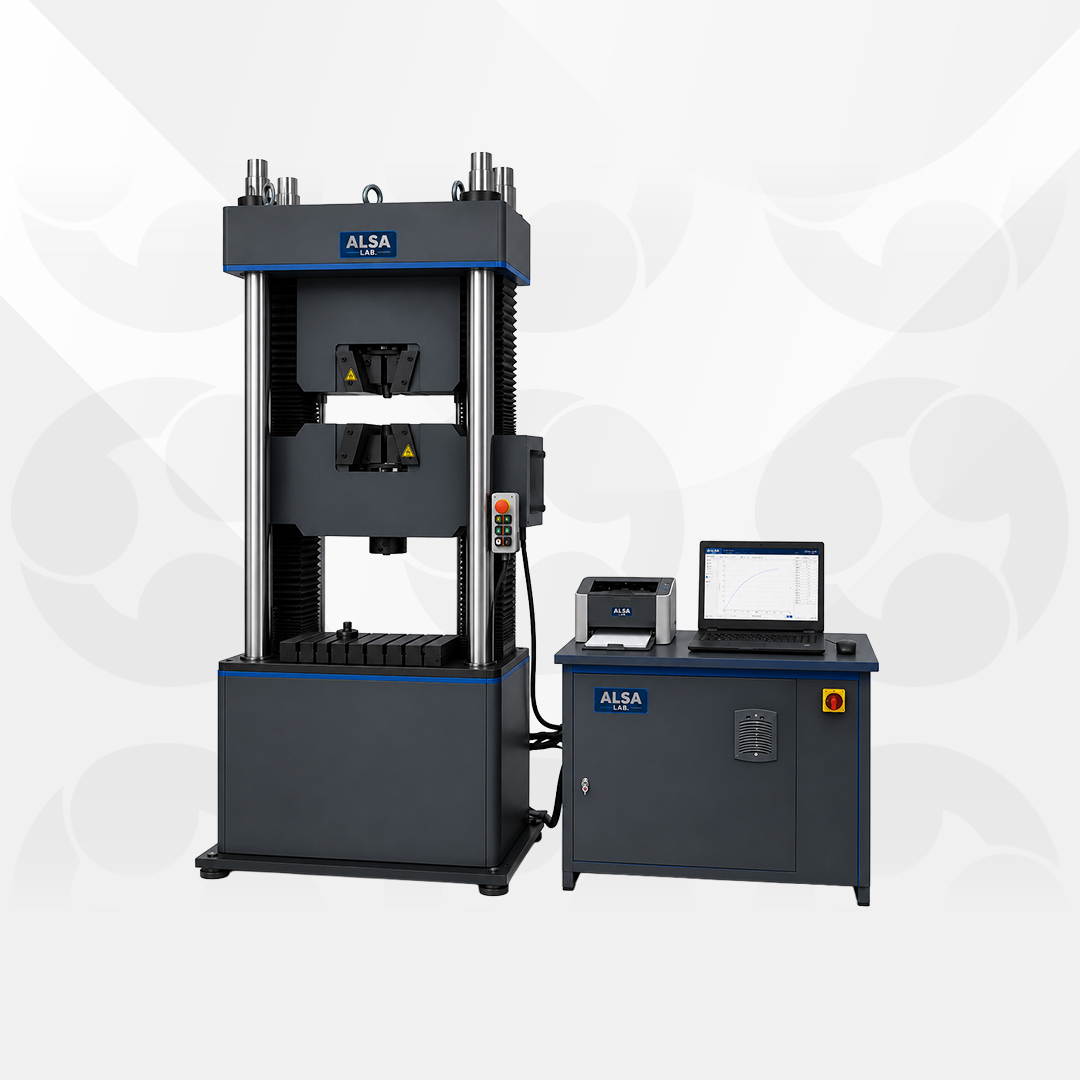

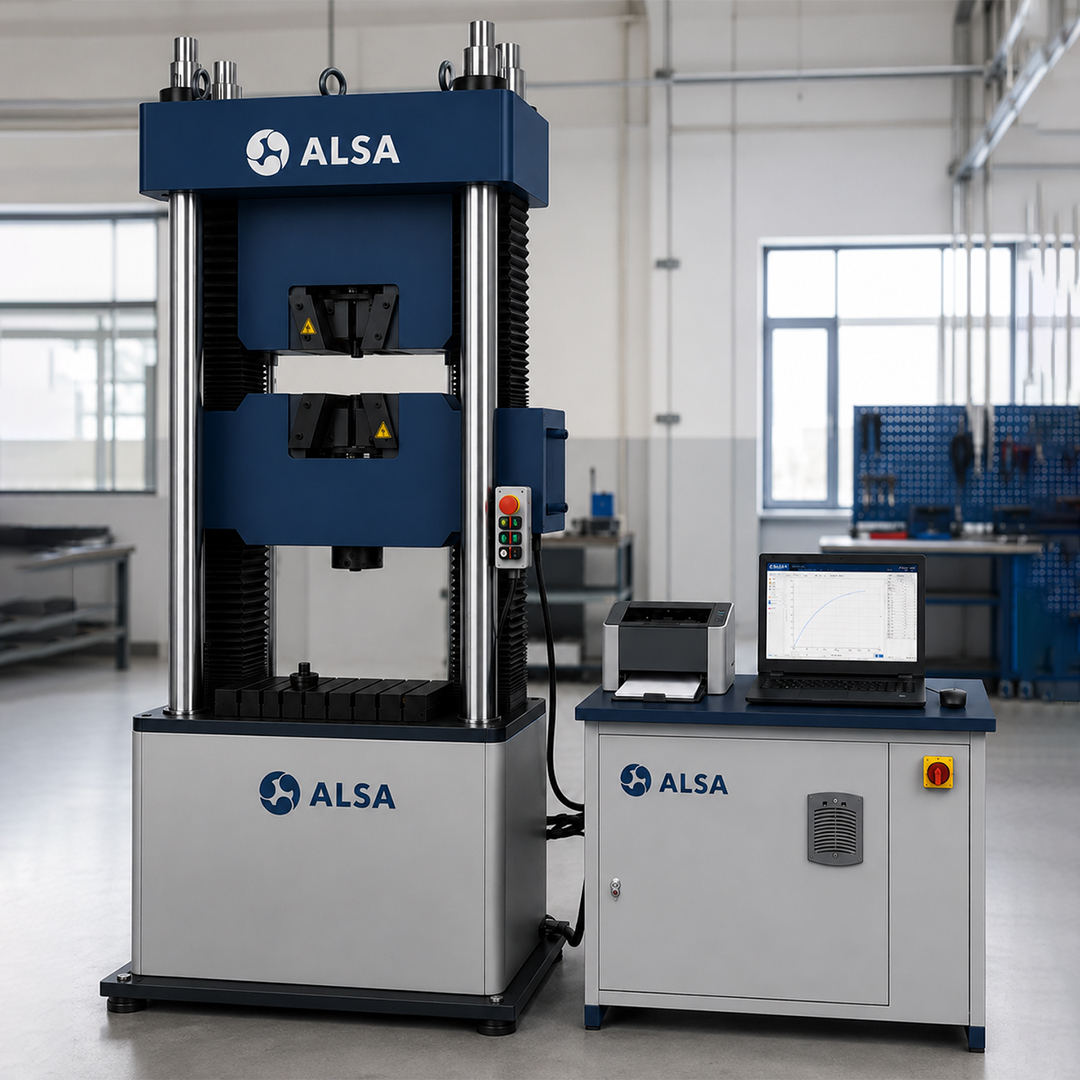

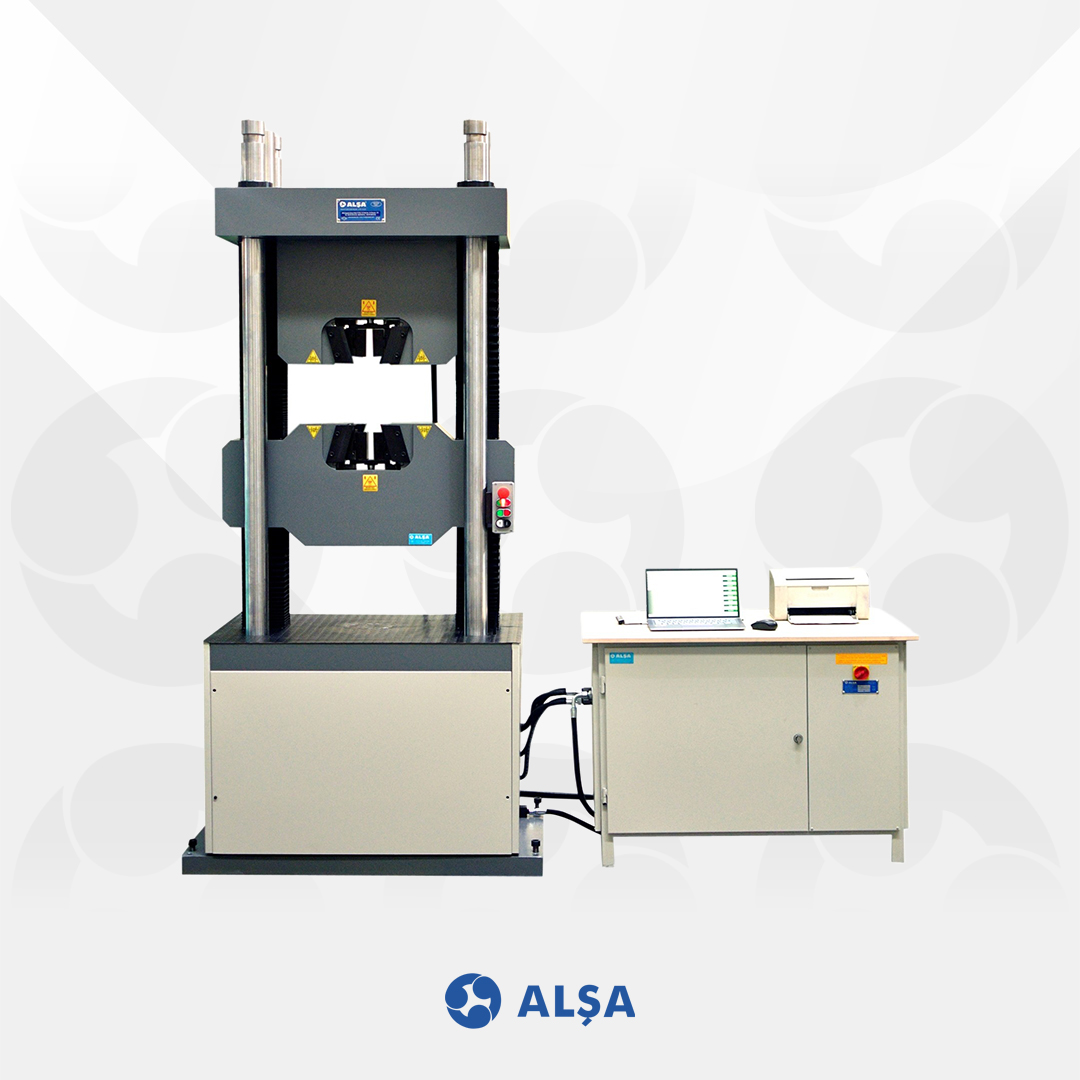

KTM Serisi Hidrolik Üniversal Test Cihazları, yüksek kapasiteli mekanik test uygulamaları için geliştirilmiş, hidrolik ve servo-hidrolik kontrol seçenekleri sunan profesyonel test platformlarıdır. Sağlam gövde yapısı ve gelişmiş kontrol teknolojisi sayesinde ağır hizmet koşullarında dahi kararlı çalışma, yüksek doğruluk ve uzun hizmet ömrü sağlar.
KTM Serisi Hidrolik Üniversal Test Cihazları; yüksek kapasite, hassas ölçüm ve esnek kullanım özellikleri ile endüstriyel test ihtiyaçlarına eksiksiz çözüm sunar. Kalite kontrol süreçlerinizi güvenilir, hızlı ve standartlara uygun hale getirmek için ideal bir çözümdür.
ALŞA KTM Serisi; çekme (tensile), basma (compression) ve eğilme (flexural) testlerini tek platformda gerçekleştirebilen çok amaçlı test sistemleridir. Sistemler; ISO, ASTM, EN ve diğer uluslararası standartlara tam uyumlu olarak tasarlanmış olup, kalite kontrol, Ar-Ge ve üretim doğrulama süreçlerinde güvenilir veri üretir.

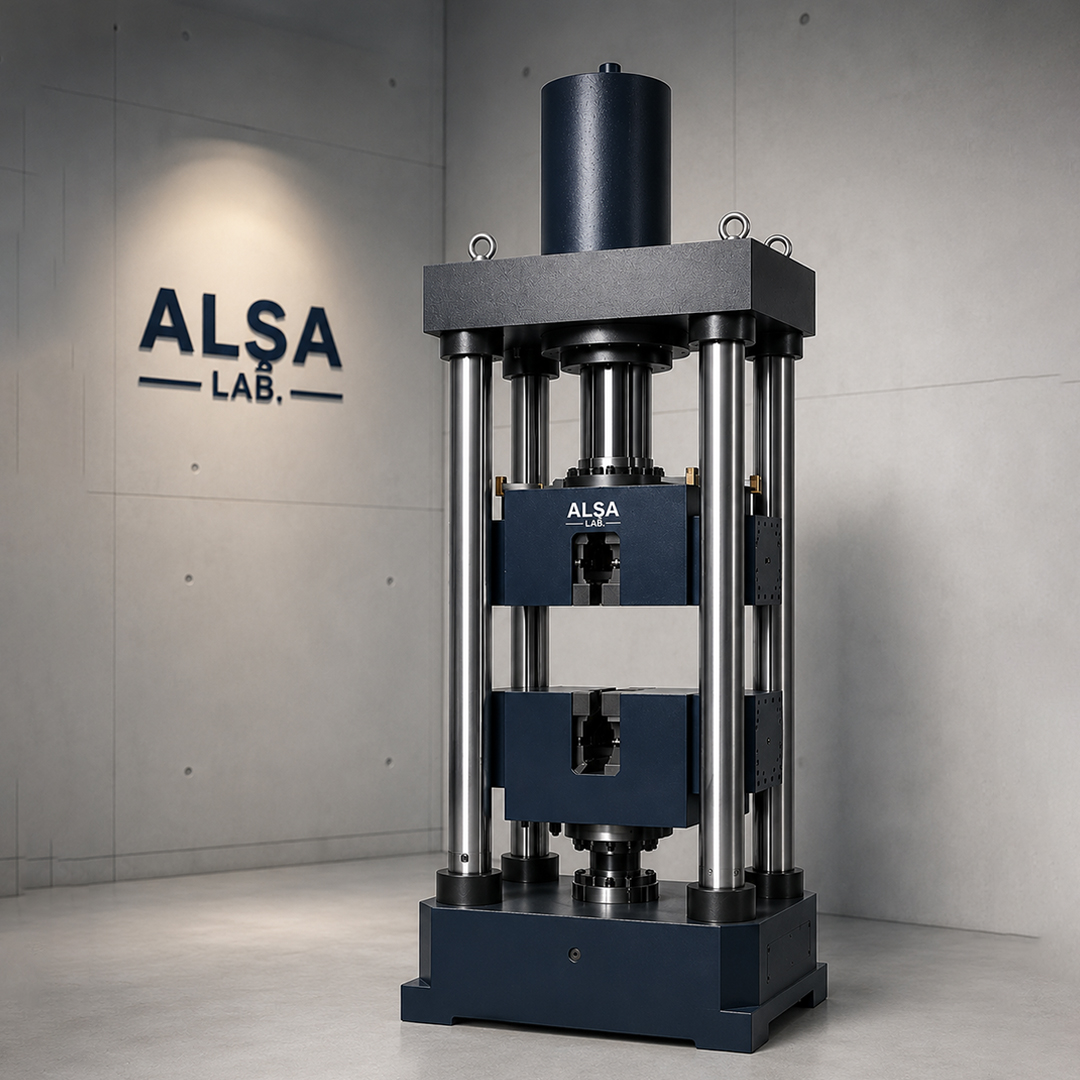

Yüksek rijitlikte 4 kolonlu gövde yapısı ve hassas yük ölçüm altyapısı sayesinde, minimum sapma ile tekrarlanabilir test sonuçları elde edilir.
KTM Serisi, ölçüm doğruluğunu maksimize etmek amacıyla yük ölçümünü doğrudan yükleme ekseni üzerinden alır. Bu yaklaşım, hidrolik sistem kaynaklı kayıpları minimize eder ve aşağıdaki avantajları sağlar:
Kontrol ve Yazılım
Sistem, gelişmiş Robutest kontrol ve veri toplama yazılımı ile donatılmıştır:
KTM Serisi geniş bir endüstriyel kullanım alanına sahiptir:
Farklı test ihtiyaçlarına yönelik geniş aksesuar ve opsiyon seçenekleri sunulmaktadır:
Mekanik Aksesuarlar
Ölçüm Sistemleri
Çevresel Test Donanımları
KTM Serisi aşağıdaki uluslararası test standartlarına uygun testler gerçekleştirebilir:
ALŞA Test Sistemleri olarak:
|
Model ÖZELLİKLER |
KTM 200-300R |
KTM 400-600R |
KTM 800-1000R |
KTM150-2000R |
|
|
Max. TEST YÜKÜ (Ton) |
20/30 |
40/60 |
80/100 |
150/200 |
|
|
Yük Çözünürlüğü |
1/2000 |
||||
|
Yükleme Hassasiyeti |
2% e 100% ≤±1% |
||||
|
Hareket Hassasiyeri |
≤±0.5% |
||||
|
Hareket ölçme Çözünürlüğü |
0.001mm |
||||
|
Strain Gauge Çözünürlüğü |
≤±0.5% |
||||
|
Ekstansiometre Hassasiyeti |
0.001mm Hidrolik kontrol/Robutest 4 kolonlu hidrolik kontrollü yeni nesil gövde |
||||
|
Kontrol Modu |
|||||
|
Gövde Yapısı |
|||||
|
Gerilme Ölçüm aralığı |
1-60（N/mm2）S-1 |
||||
|
Hız |
0.00025/S-0.0025/S |
||||
|
Maximum Çekme Alanı (Pistonlar Dahil) mm |
500 |
600 |
800 |
1000 |
|
|
Maximum Basma Alanı (mm) |
400 |
500 |
700 |
850 |
|
|
Yuvarlak Numune Tutuma çapları (mm) |
Ф5-26 |
Ф6-32 |
Ф20-40 |
Ф20--80 |
|
|
Düz Numune tutma kalınlıkları (mm) |
0-20 |
0-24 |
0-30 |
10-40 |
|
|
Piston stroke (mm) |
250 |
250 |
250 |
250 |
|
|
Maximum Eğilme Mesnet Açıklığı |
500 |
600 |
650 |
720 |
|
|
Yükleme Hızı (mm/min) |
>50 |
||||
|
Kolonlar arası mesafe (mm) |
435 |
500 |
565 |
580 |
|
|
Makine Ebatları (mm) Hidrolik |
Gövde |
600×520×2250 |
800×700×2400 |
900×660×2380 |
1300×900×3220 |
|
Kontrol Ünitesi |
800×1100×800 |
1050×770×1280 |
1050×770×1280 |
1050×770×1280 |
|
|
Weight (KG) (Takribi) |
2250 |
2700 |
3000 |
6000 |
|
Malzemelerin eğilme dayanımı ve elastik özelliklerinin belirlenmesinde kullanılır. Metal, plastik, kompozit ve yapı malzemeleri için uygun test çözümleri sunar.
Basma dayanımı testlerinin güvenilir şekilde gerçekleştirilmesini sağlar. Kuvvet ve yer değiştirme değerleri hassas olarak ölçülerek malzemenin basma davranışı analiz edilir.
Farklı malzeme ve numune tiplerine uygun olarak tasarlanan çene tutucular, numunenin güvenli şekilde kavranmasını sağlayarak doğru ve tekrarlanabilir test sonuçları elde edilmesine yardımcı olur.
Numunede meydana gelen uzama ve deformasyon değerlerini yüksek hassasiyetle ölçmek için kullanılır. Metal, plastik, kompozit ve diğer malzemelerin mekanik özelliklerinin belirlenmesinde önemli rol oynar.
Standart dışı veya özel uygulamalar için geliştirilen fikstürler, farklı test gereksinimlerine uygun çözümler sunarak cihazın kullanım alanını genişletir.
Yüksek sıcaklık altında gerçekleştirilen çekme, basma ve deformasyon testleri için tasarlanmıştır. Malzemelerin sıcaklık etkisi altındaki mekanik davranışlarının incelenmesini sağlar.
